負壓系統說明

一、   負壓救護車功能：

負壓救護車是在原監護型救護車的基礎上加裝了負壓、過濾、消毒系統。

負壓系統的功能是使醫療艙形成與外界環境相對的大氣低壓差。在醫療艙內形成從醫護人員到傳染病人到負壓通風口的穩定的壓力梯度，以保證醫療艙內空氣形成定向流，避免醫護人員的交叉感染。

過濾、消毒系統的功能是使醫療艙內的污染氣體通過有效的過濾、消毒裝置后排出車外，阻止有毒病菌外泄，達到通風換氣且不污染環境的目的。

二、   負壓裝置使用條件：

1、工作空間密封良好，清潔，無灰塵。

2、供電系統滿足設備正常的運行。

3、根據救護車的自身的密封性能選擇合適的空調風量及內外循環。

三、負壓系統組成：

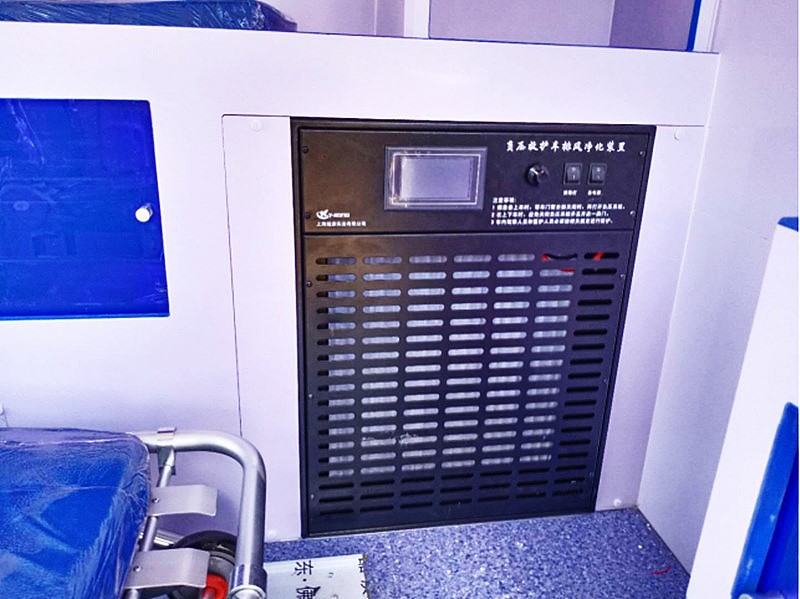

1、負壓風機；

2、汽車空調濾清器；

3、高效過濾器、紫外線消毒燈；

4、醫療艙負壓監控系統；

四、負壓系統技術參數：

4．1進氣系統和排氣系統是分開的

外界空氣通過空調濾清器（中效過濾器）過濾后進入車廂內，能有效的過濾掉外界空氣中的花粉、灰塵、有害物質如：石棉、煤煙等，細菌和有毒氣體如：臭氧、苯和甲苯等。

醫療艙氣體通過HEPA（高效微粒空氣High efficiency particulate air）高效無隔板空氣過濾器過濾后排出車外。對于0.3微米有效率可達99.97％，對0.1微米的微粒有效率可達95％。空氣過濾系統分為3個階段。
第1階段：應用了預過濾器，預過濾器可去除大顆粒，否則這些大顆粒會縮短HEPA過濾器的壽命。包括，頭皮屑、灰塵、軟麻、纖維。
第2階段：應用的HEPA過濾器可去除99.97％的0.3微米微粒。包括，病毒、細菌、花粉和煙。
第3階段也是最后階段，使用碳過濾進行揮發性有機化合物去除方式，包括體、煙和氣味。

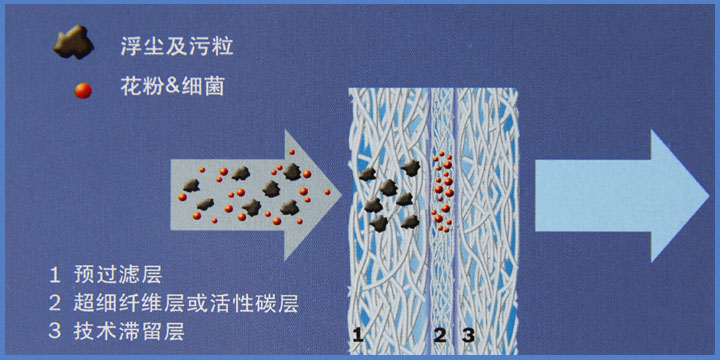

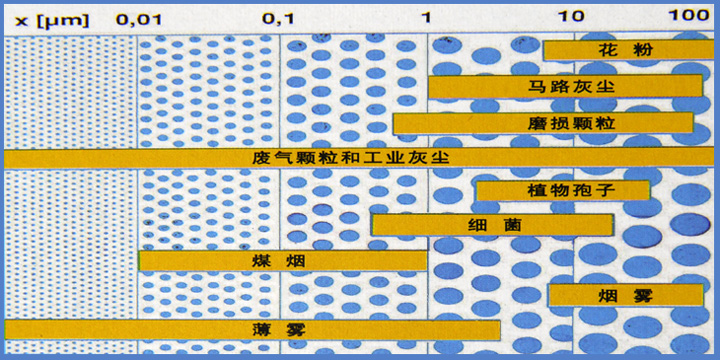

過濾器工作示意圖

4．2高效低噪音風機：

負壓系統采用車載12V高效渦輪風機，12V與原車用電系統匹配，故障率低。最大送風風量為450m³/h，經過濾器阻力后，可保證有效風量約為250m³/h。救護車醫療艙容積為8—10立方米，可 保證醫療艙換氣次數不低于20-25次/小時。既保證了醫療艙有效的通風換氣，同時也不會因?yàn)閾Q氣量過大而影響車廂內的空調效果。在啟動負壓裝置時，醫療艙內相對壓強為-30Pa至-10Pa左右。

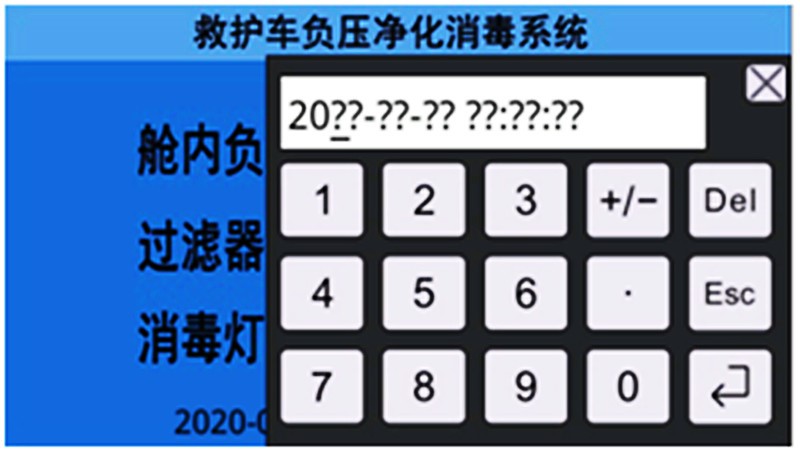

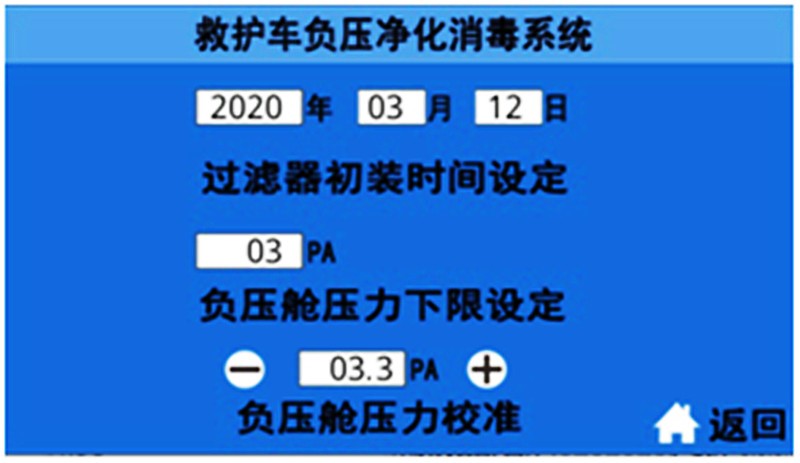

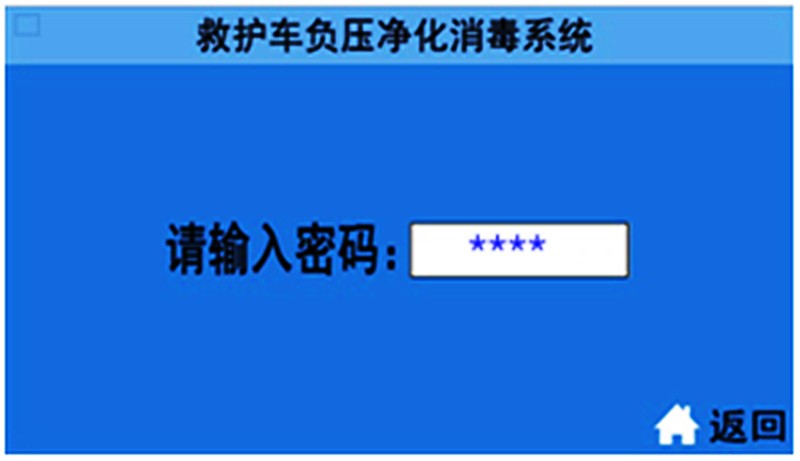

4．3負壓監控系統：

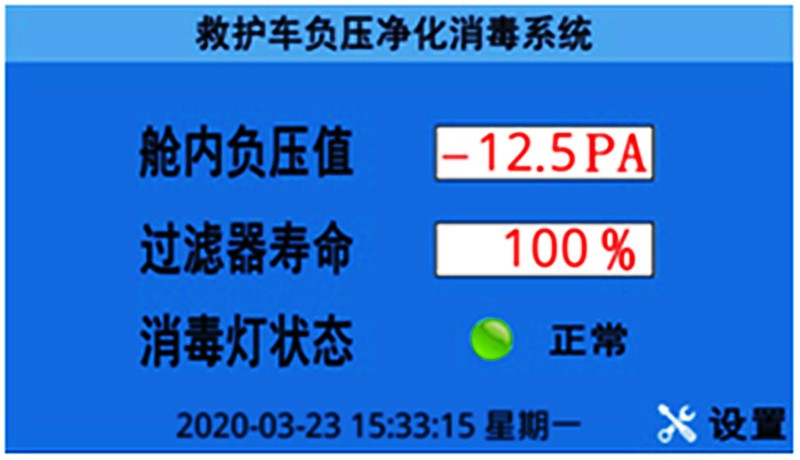

在醫療艙內設置了高精度的壓力顯示器，通過面板上的數字顯示，能即時顯示目前醫療內的實時壓力，用戶可以隨時的監測目前系統的運行狀況。極大的提高救護車負壓系統的安全性。

五、使用說明

1、負壓系統在醫療艙內有1個開關，負壓開關打開時，負壓風機和消毒燈同時工作。

2、使用負壓系統時要求醫療艙所有車門窗必須關嚴。

3、打開負壓開關后，觀察負壓監控面板，面板顯示在10—30之間表示負壓系統工作正常（負壓開關開到弱擋時負壓值顯示在-10Pa左右，負壓開關開到強擋時負壓值顯示在-30Pa左右）。

4、負壓過濾器應及時更換，更換時間視使用環境及頻率而定，正常情況建議每半年更換一次。如果使用環境灰塵較多或使用非常頻繁，應提高更換次數。

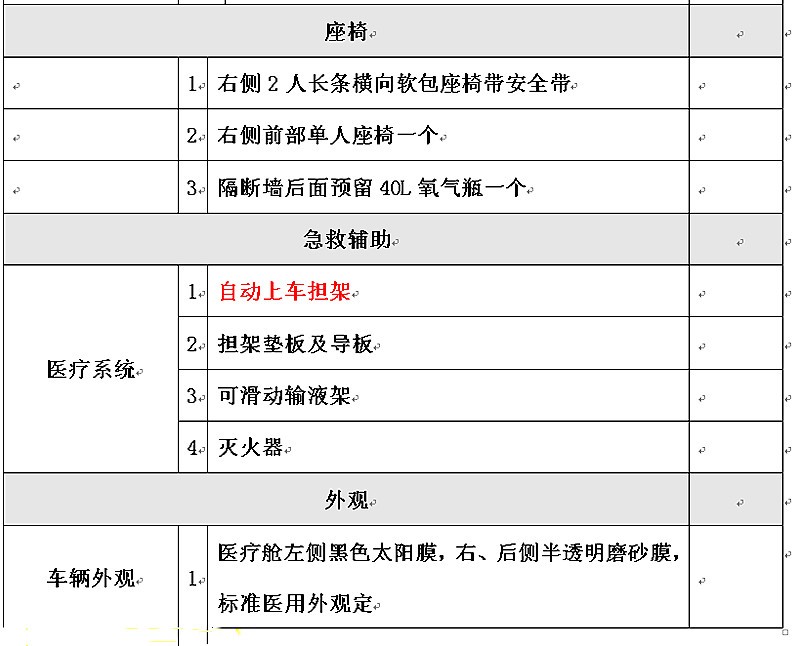

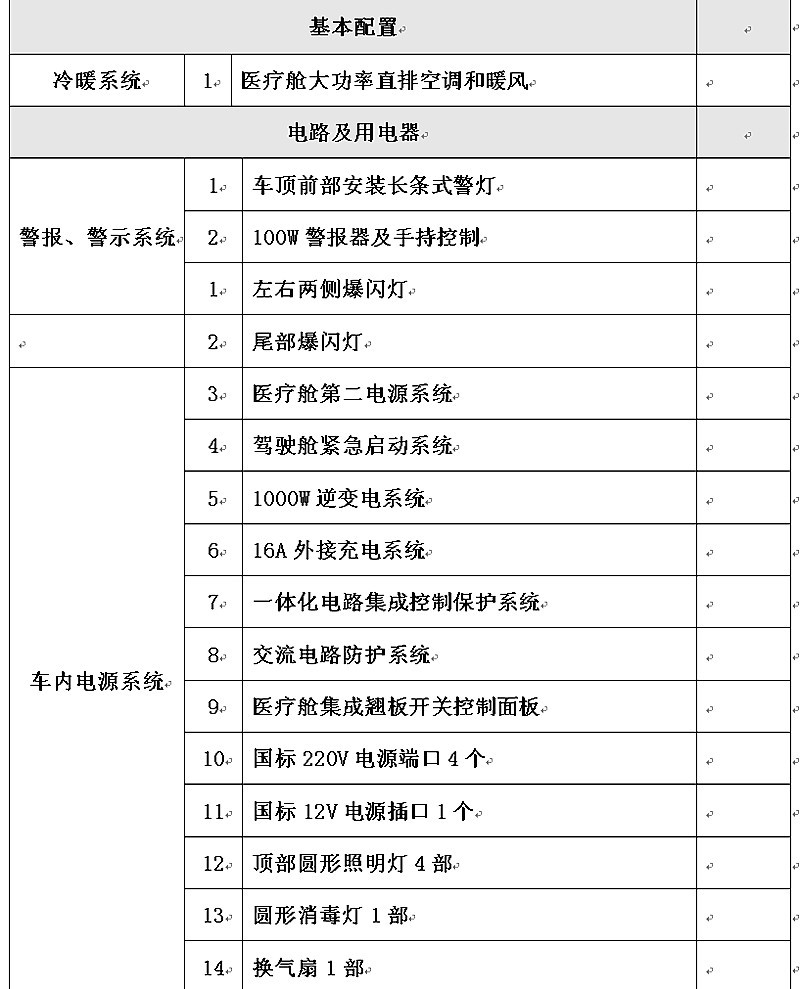

醫療艙監護型配置清單

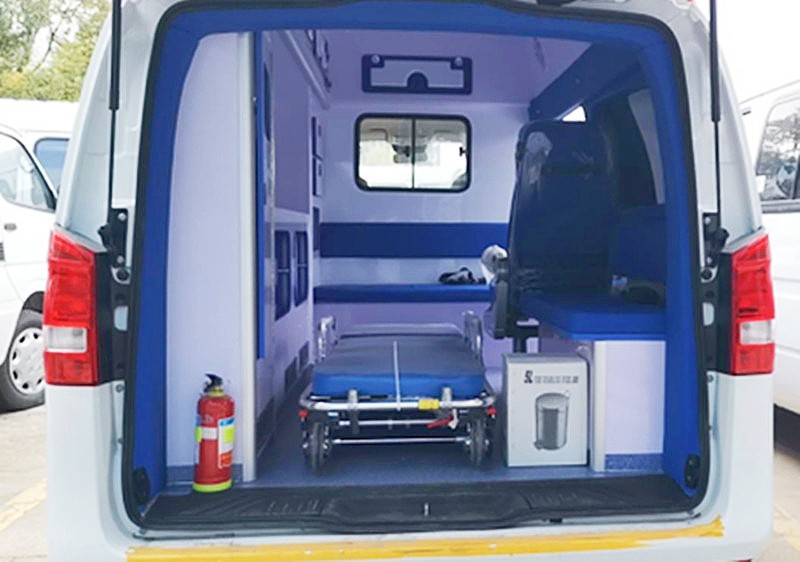

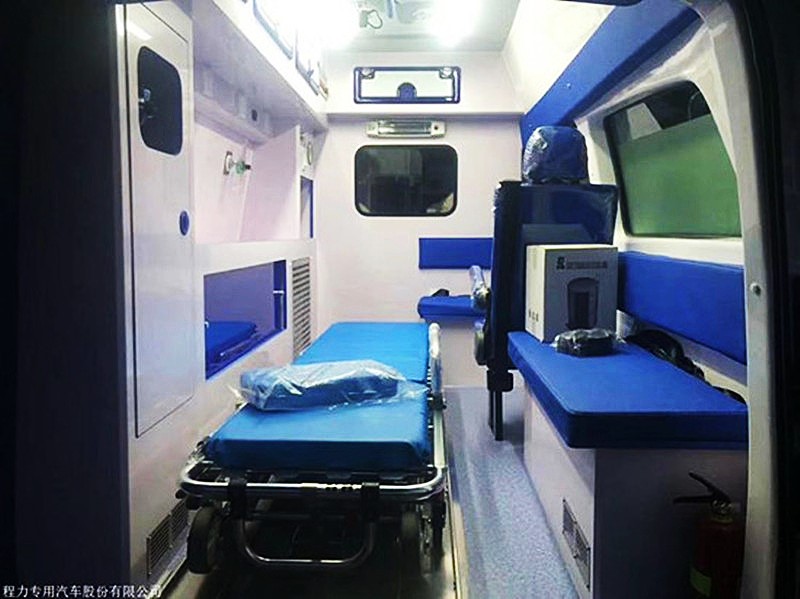

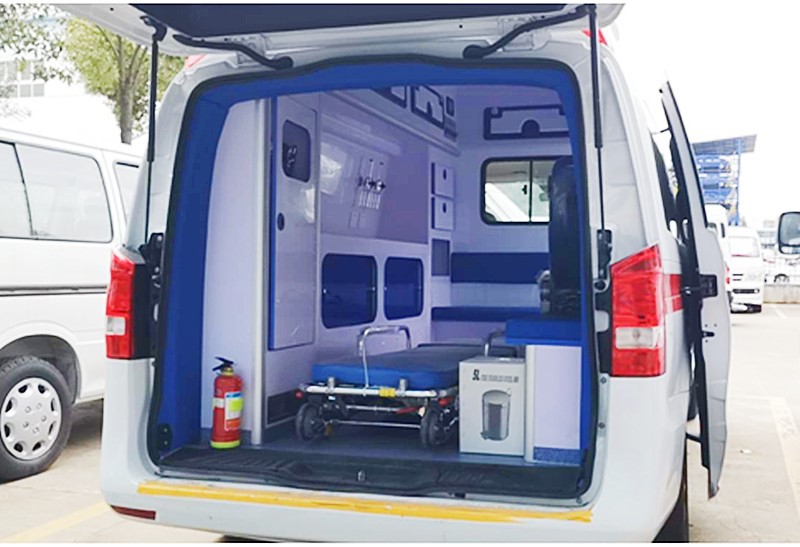

內飾圖片參考

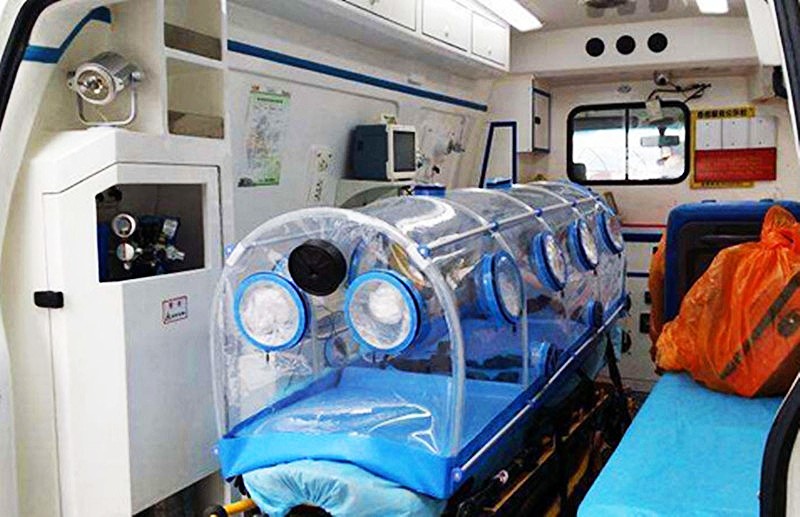

負壓設備負壓隔離艙

整車出具：整車合格證、底盤合格證、機動車輛上牌發票、隨車工具、車輛質保手冊、全國服務站名錄等。

售后服務：依據供方及行業相關規定上裝和下裝分別由供方和主機廠在國內三包一年或三萬公里，底盤部分全國聯保。

購車流程：確定車型，配置，價格;簽訂合同，預付定金至公司賬戶，需方驗收合格，支付尾款。
